为何收录

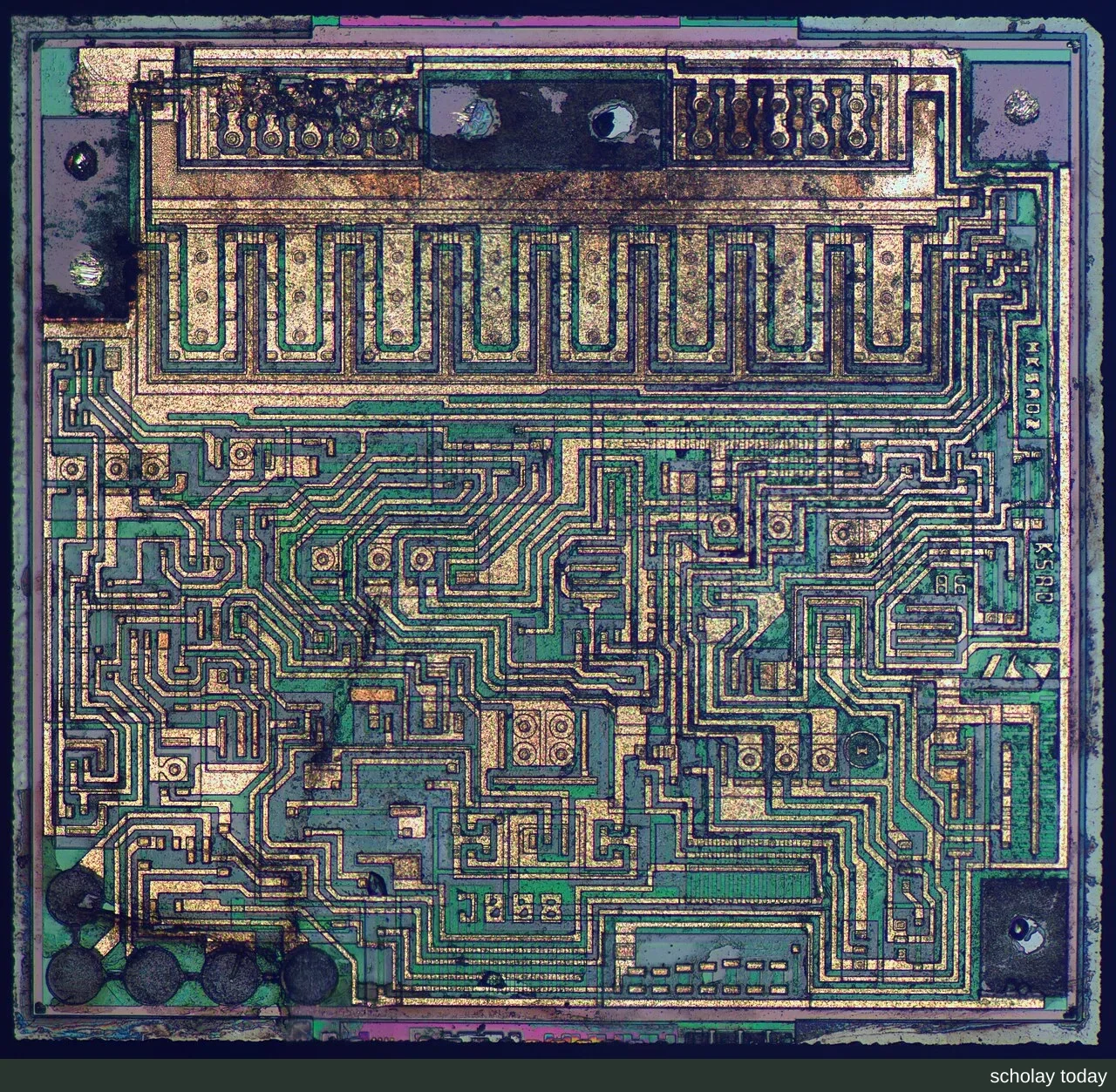

LM1117 低压差线性稳压器的集成电路裸片照片。它是一枚模拟芯片，用来示意模拟 IC 的物理形态，并非 LOADBench 数据集中的电路。作者：ZeptoBars；来源：Wikimedia Commons；许可：CC BY 3.0。
模拟电路设计至今仍高度依赖工程师经验。论文指出，这一方向的机器学习研究大多在各自定制、常常封闭的数据上用临时指标报告结果；商业工艺设计套件的保密协议又限制了电路数据共享，不同方法很难直接比较。LOADBench 的思路是把数据和评测协议一起固定下来：在同一批拓扑上定义逆向尺寸设计、拓扑选择、子电路分类、结构化电路生成、帕累托成员预测和多目标优化六项任务，并规定测试拓扑、数据拆分和指标。例如，逆向尺寸任务选定一级、两级、三级运放各 5 个，用一个 0–100 的品质因数（FoM）综合预测误差、不可行解比例和额外仿真次数；多目标优化任务要求在相同仿真预算下与 NSGA-II 比较超体积比。整套流程只用开源 PDK 和开源仿真器，外部研究者不需要商业授权就能复现仿真。对研究 EDA 机器学习、电路图表示学习或大模型电路生成的团队，它提供了一个可以共同报告结果的起点。作者给出的参考结果也说明这些任务远未饱和：用全连接网络做逆向尺寸，三级运放的 FoM 只有 27.81，不可行预测占 61.88%；用全部指标检索拓扑时，测试集 top-1 准确率为 37.2%。这些数字来自论文，本站没有复现。
局限与上手建议
使用前需要看清适用范围。数据只覆盖运算放大器这一类电路，全部基于 130 nm 的 SKY130 工艺，结论能否迁移到其他电路类型或先进商业工艺，论文没有给出证据。作者也提醒，测试平台为探索性能空间和仿真速度而设计，并未针对稳健性优化；优化时的性能约束设得较宽，数据中可能包含不适合实际设计的点，例如帕累托集的极端点，或短时瞬态仿真没有发现的时域异常。配套脚本覆盖电路生成、拓扑选择、多目标优化和逆向尺寸四项任务；子电路分类按宏平均准确率、精确率、召回率和 F1 评估，帕累托成员预测以 ROC-AUC 为主要指标，两者都没有单独脚本。文档细节也有出入：README 示例命令写的是 circuit_matcher.py，仓库中的文件名却是 struct_matcher.py；README 要求使用的训练集文件 FinalPOFtrain.csv，在 Zenodo 说明里写作 FinalPOFTraining.csv，应以解压后的实际文件名为准。想低成本验收，可以只下载精简 PDK 和基准子集，在 Ngspice 44.2 下运行 SimpleThreeStageOpAmp_SimpleOpAmp1_1_4 的 example_run，把直流增益（论文附录给出约 98.47 dB）、相位裕度（约 61.68°）等输出与附录预期值逐项对照。这只是建议的验收步骤；本文为资料核验，未安装实测。

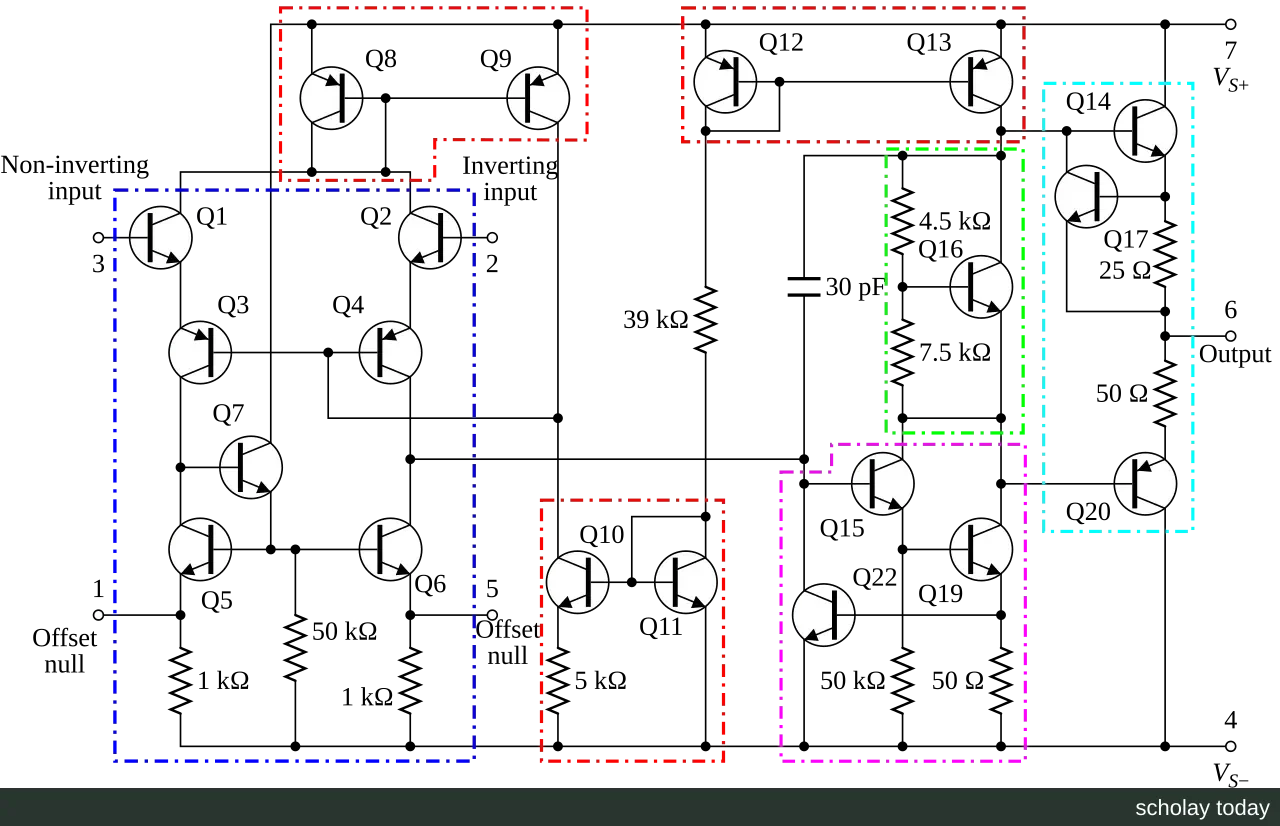

741 运算放大器的晶体管级原理图，虚线框按颜色标出电流镜（红）、差分放大器（蓝）、A 类增益级（品红）、电平移位（绿）和输出级（青）。LOADBench 的结构识别标注的正是电流镜、差分对这类子电路；此图为经典双极型运放，并非数据集中的 SKY130 电路。作者：Daniel Braun；来源：Wikimedia Commons；许可：CC BY 2.5。
参考文献
-
Leibl M, Azevedo F, Uhlich S, et al. LOADBench: A Large Open Analog Dataset and Benchmark for Machine Learning in IC Design[C]//MLCAD '26. arXiv:2610.21591, 2026-10-15. https://arxiv.org/abs/2610.21591
-
Leibl M, Azevedo F, Uhlich S, et al. LOADBench: A Large Open Analog Dataset and Benchmark for Machine Learning in IC Design – Dataset (v1)[DS]. Zenodo, 2026-08-02. DOI: 10.5281/zenodo.21759759. https://zenodo.org/records/21759759
-
FilipeAz. LOADBench-Scripts[CP]. GitHub, 最近提交 2026-08-03. https://github.com/FilipeAz/LOADBench-Scripts
-
